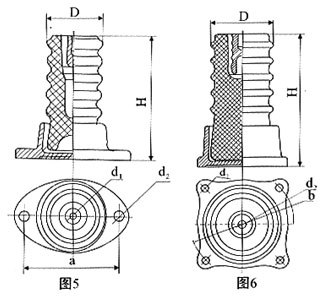

| 產品型號 | 圖號 | 主要尺寸(mm) | 機械破壞負荷KN | 工頻電壓(KV) | 雷電擊穿耐受電壓KV | 參考重量Kg | |||||
| H | D | d1 | d2 | a | b | ||||||
| ZL-10/4 | 5 | 160 | 72 | M10 | 12 | 130 | / | 4 | 42 | 75 | 22 |
| ZL-10/8 | 5 | 170 | 86 | M16 | 14 | 145 | / | 8 | 42 | 75 | 4.6 |
| ZL-10/16 | 6 | 185 | 110 | M16 | 14 | / | 180 | 16 | 42 | 75 | 6.1 |
| ZL-20/6 | 6 | 256 | 125 | M16 | 14 | / | 210 | 16 | 68 | 125 | 15.2 |
| ZL-20/30 | 6 | 290 | 160 | M20 | 20 | / | 250 | 30 | 68 | 125 | 20 |
主要尺寸及性能
| 產品型號 | 圖號 | 主要尺寸(mm) | 彎曲破壞負荷KN | 工頻干耐受電壓(KV) | 額定電壓(千伏) | 抗彎破壞負荷(公斤) | 雷電沖擊耐受電壓KV | 參考重量Kg | |||||||
| H | D | d | d1 | d2 | d3 | a | b | ||||||||
| ZL-35/4Y | 1 | 380 | 90 | M10 | M8 | M16 | 36 | / | 4.0 | 100 | 185 | 6.2 | |||
| ZL-35/4T | 2 | 380 | 90 | M10 | M8 | 14 | 36 | 150 | 4.0 | 100 | 185 | 6.4 | |||
| ZL-35/8F | 3 | 400 | 110 | M16 | M10 | 14 | 46 | 180 | 8.0 | 100 | 185 | 10.7 | |||
| ZLA-35GY | 2 | 445 | 100 | M10 | M8 | 14 | 36 | 150 | 4.0 | 100 | 185 | 9.5 | |||
| ZLB-35GY | 3 | 450 | 125 | M16 | M10 | 14 | 46 | 180 | 8.0 | 100 | 185 | 11.5 | |||
| ZPA-6 | 4 | 170 | 140 | 36 | 50 | M8 | 11 | 6 | 375 | 2.8 | |||||

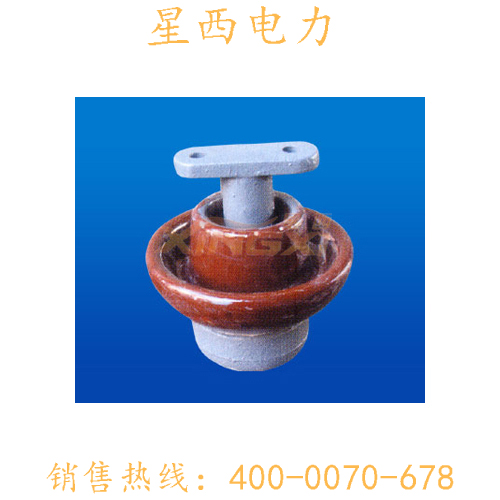

| ZPB-10 | 4 | 188 | 160 | 36 | 70 | M8 | 11 | 10 | 500 | 4.1 | |||||
| ZPD-10 | 5 | 210 | 250 | 120 | 120 | M12 | 15 | 10 | 2000 | 10.6 | |||||
